本文是由四川中七建筑规划设计有限公司为大家搜集整理的关于给水管道的设计知识的相关内容，具体的分享内容如下：

　　在现如今的城市发展中，给水管道的设计具有重要作用。给水管道的设计是给水系统当中的核心内容，应该遵守室外给水设计的有关规定与要求，并与工程所在区域的气候与地理环境很好的结合，确保市政给水管道设计的科学性、经济性和合理性，与城市建设与发展相协调。

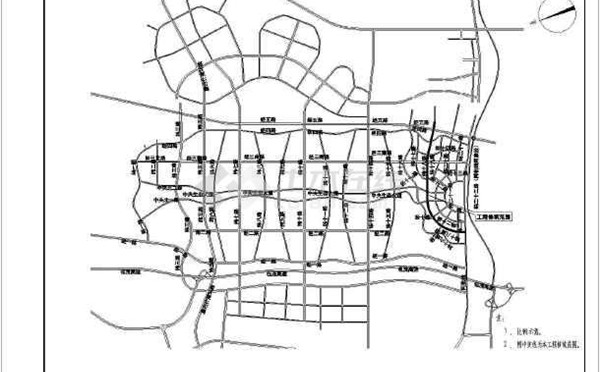

　　1、管道的平面设计

　　随着城市道路等级的逐渐提高以及地下管线的种类增多，在进行管道平面设计时，适当多预留一些接水口，尤其是新建给水管道时，多预留一些接水口可满足今后城市景观和生产生活的需要，避免对路面进行二次开挖施工。通常将给水管道布置在人行道下或者非机动车道下面，若给水管道无条件在人行道下或非机动车道下，可以将给水管道敷设车行道下，单预留支管的阀门以及消火栓尽量设计在人行道下，方便检修使用。

　　2、管道的埋深设计

　　市政给水管道多数埋设在道路下，管顶的覆土厚度，在不冰冻地区由外部荷载、管道强度以及其他管线交叉情况等决定，通常金属管道的管顶覆土厚度不小于0.7米，非金属管道的管顶覆土厚度应大于1.0~1.2。对于冰冻地区给水管道的埋设深度，在保证管道结构安全的基础之上，管道处在冻土层下面即可。在施工当中如果遇到丘陵或者山地，需要满足最小覆土的要求，防止产生深浅不一的情况。对于局部不满足最小覆土的要求的管道，需特殊处理，如采用混凝土进行包封处理。

　　3、管道管径

　　管径的设计影响到给水量是否可以满足用户要求以及投入运行之后的经济性，因此在设计给水管道的管径时，需要根据城市发展的具体情况进行确定。对于有些管道的管径是之前就作出设计的，但是随着城市的进步，需要从长久的角度分析，在管径设计过程中需要从可靠性与经济性两方面考虑。对于已经发展成型的工业区或者城市来说，市政给水管道管径的设计需要跟管网平差计算与供水量来制定，重点从下面几个角度进行分析，如居民生活用水、工业企业生产用水、消防用水、未预见水量、管网漏失水量、工作人员用水、公共建筑用水，结合这些方面开展科学的计算，进而确定出给水管道的管径。对于正在建设当中的工业区或者城区，需要结合远期规划发展情况，科学准确地预测用水量，进而合理地确定管径。

　　4、管材的选取

　　管材的选择应综合考虑来源可靠、维护维修简单、施工方便、工程综合造价低以及结合当地的使用情况等因素，通常小于 DN300mm给水管道，采用 PE管，大于DN300mm管道选用球墨铸铁管、钢管以及PCCP，管道穿越障碍物时采用钢管。

　　5、管道附件

　　(1)阀门

　　供水主管每隔500~1000m应设置检修阀门一个，主要管道和次要管道交叉处阀门设在次要管道上。此外，支管上阀门的设置间隔不宜超过5个消火栓。

　　(2)排气阀

　　因为水中会释放气体，给水管道当中拱起的部分容易产生空气的聚集而形成气囊，引起气阻，进而使得管道的过水断面降低，增加了水头的损失。假如在这个时候管网水压突然产生改变，还极易形成水锤，进而发生爆管。因此，我们在开展管道设计过程中需要在管道的起拱顶端设立排气阀，排气阀的直径通常按照给水管道直径的1:8~1:12来选取。需要注意的是，在长距离的直管上面也需要设置排气阀。

　　(3)泄水阀

　　为能尽快排出管道当中产生的沉淀物亦或是在检修的时候放空管道，一般来说需要在管线的最低位置设立排水阀，排水阀直径的大小要结合规定的放空时间开确定。结合工程实际经验，排水阀的口径不应低于主管口径的三分之一。

　　(4)消火栓

　　消火栓有地上式消火栓与地下式消火栓。地上式消火栓通常用在温度比较高的地方，而地下式消火栓通常用在温度比较低的地方。但有部分南方城市，为考虑到城市的美观，防止消火栓被碰撞，也考虑采用地下式消火栓，但地下消火栓的阀门井设置方便消防人员取用，并于当地的消防规划相一致。结合国家的标准规范来设立消火栓，但在设计过程中需注意，消火栓设置位置要明显，便于消防车接近且设置在不易被车撞到的地方。对于地下式消火栓井，以往通常按照标准图集选用1.2m的圆形检查井，但在消防人员在实际操作中使用极不方便，故对于新建地下式消火栓，检查井的直径不宜小于1.5m,且井盖上应为明显的标示标记。

　　好啦，以上就是本文为大家分享的关于给水管道的设计知识的相关内容啦，希望能给您带来帮助，如果您觉得本文有用的话，也可以分享给周围有需要朋友哦~
