2019年8月，公司通过招投标中标成都某医院住院部、机房、手术室、医疗附属用房等消防改造项目。

本次设计，均不改变既有建筑耐火等级，建筑高度，建筑分类、建筑结构形式。使用性质主要使用功能包括：地下车库（-1F~-3F）、餐饮（-1F）、医疗附属用房（1F）、住院部（2F~13F）、ICU（14F）和手术层（15F）等，防火类别为一类，建筑耐火等级为一级，抗震设防烈度为7度。
医院建筑的消防设计是所有项目中难度最大，要求也是最高的，医院里医疗设备和药品中很多都是易燃易爆物品，医院内人员密集，且很多患者行动不便，再加上医院涵盖住院部、手术室、研究中心等各类功能性房间，对房间温度、湿度和通风系统的要求都是极为严格的。

1、医院的室内消防系统改造：包括室内消火栓系统、自动喷水灭火系统、建筑灭火器配置系统。

案例数据：室外消火栓用水量:40L/s,室内消火栓用水量:40L/s,自动喷水系统用水量:30L/s。室内、外消火栓火灾延续时间:3h,自动喷水系统火灾延续时间:1h。

2、室内消火栓给水设两路进水管接至原消防泵房；

案例数据：室内消火栓管道在室内构成环状管网，消火栓系统工作压力1.0MPa。

案例数据：由一层环状消火栓管网引出两路DN150消火栓干管接入室内环状消火栓给水系统。

3、该医院建筑均为多层公寓建筑高度均小于24m，按中危险II级设自动喷水灭火系统；

案例数据：设计喷水强度8L/min.m2 ,作用面积160m2 ，一次灭火用水量30.0L/s。

案例数据：系统工作压力为1.00Mpa,自动喷水灭火系统最不利点处喷头工作压力不低于0.05MPa。

案例数据：喷头间距不大于3.400m且不小于1.800m , 喷头与端墙的最大距离为1.700m。喷头溅水盘与顶板的距离为150mm。

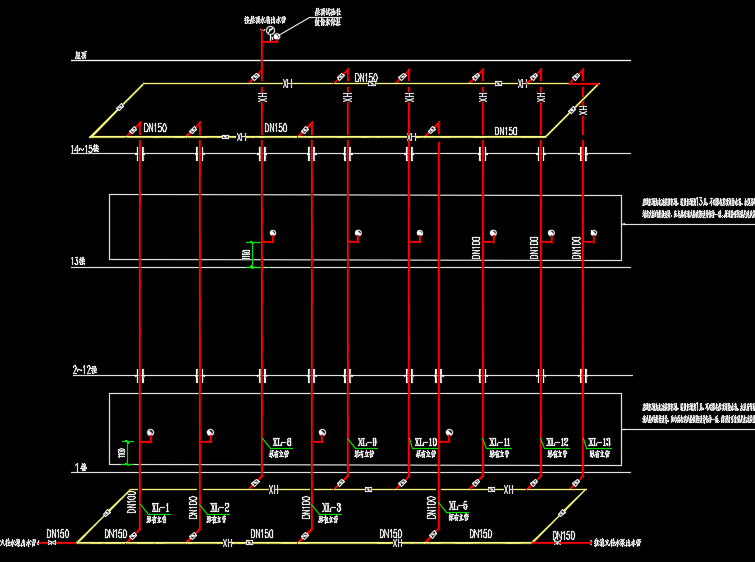

消火栓系统图:

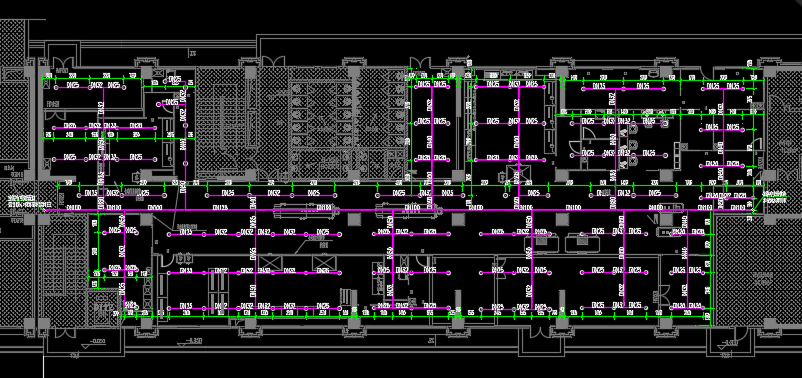

消火栓布置图喷淋布置图:
